WQ-C/CG 污水污物潜水电泵

产品概述：

WQ型污水污物潜水电泵（以下简称电泵），执行GB/T24674-2009标准，电泵由水泵、密封和电动机三部分组成，电动机位于电泵上部，为单相或三相异步电动机；水泵位于电泵下部，为无堵塞流道式叶轮蜗壳结构；水泵与电机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。根据客户要求，可带搅匀装置，该装置随电机轴旋转产生极强的搅匀力，将污水池内的沉淀物搅拌成悬浮物后排除。 泵用电机为国外引进的高效非标设计、运行可靠、低成本的领先技术制造。电机外壳为优质不锈钢材料，电机为水自冷方式，泵工作时，电机部分完全可以露出水面长期运行，避免了国内排污泵工作时只允许电机露出一小部分运行，否则会引起电机烧坏的致命问题。独特的泵部分设计：通道式叶轮具有高效率及无堵塞的特性，最大颗粒通过直径可达100mm。

用途及特点:

WQ型污水污物潜水电泵（以下简称电泵），执行GB/T24674-2009标准，电泵由水泵、密封和电动机三部分组成，电动机位于电泵上部，为单相或三相异步电动机；水泵位于电泵下部，为无堵塞流道式叶轮蜗壳结构；水泵与电机之间采用双端面机械密封，各固定止口密封处采用“O”形耐油橡胶密封圈作静密封。根据客户要求，可带搅匀装置，该装置随电机轴旋转产生极强的搅匀力，将污水池内的沉淀物搅拌成悬浮物后排除。 泵用电机为国外引进的高效非标设计、运行可靠、低成本的领先技术制造。电机外壳为优质不锈钢材料，电机为水自冷方式，泵工作时，电机部分完全可以露出水面长期运行，避免了国内排污泵工作时只允许电机露出一小部分运行，否则会引起电机烧坏的致命问题。独特的泵部分设计：通道式叶轮具有高效率及无堵塞的特性，最大颗粒通过直径可达100mm。

使用条件:

1、介质温度不超过+40℃

2、介质的PH值再4-10之间

3、介质的密度最大为1200kg/m³

4、电源频率为50Hz，电压波动范围额定值的0.9-1.1倍

5、潜水深度不超过5m


LOADING IMAGES
产品参数

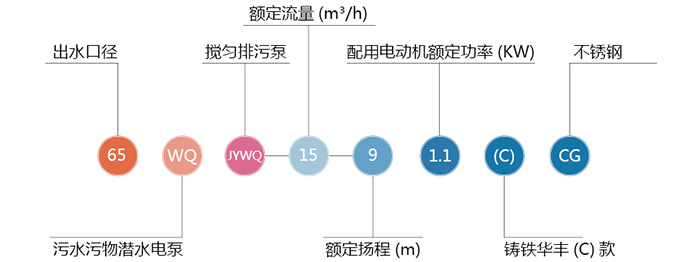

型号说明

技术参数

规格型号 额定流量
（m³/h）		 额定扬程
（m）		 功率
（kW）		 电压
（V）		 同步转速
（r/min）		 电流
（A）		 管径
（mm）
50WQ/JYWQ10-10-0.75(C/CG) 10 10 10 380 3000 3000 3000
50WQ/JYWQ10-12-1.1(C/CG) 10 10 10 380 3000 3000 3000
50WQ/JYWQ15-8-1.1(C/CG) 15 15 15 380 3000 3000 3000
65WQ/JYWQ25-10-1.5(C/CG) 25 25 25 380 3000 3000 3000
50WQ/JYWQ15-15-1.5(C/CG) 15 15 15 380 3000 3000 3000
50WQ/JYWQ15-20-2.2(C/CCG) 15 15 15 380 3000 3000 3000
50WQ/JYWQ20-15-2.2(C/G) 20 20 20 380 3000 3000 3000
65WQ/JYWQ25-13-2.2(C/CG) 25 25 25 380 3000 3000 3000
80WQ/JYWQ45-9-2.2(C/CG) 45 45 45 380 3000 3000 3000
50WQ/JYWQ20-20-3(C/CG) 20 20 20 380 3000 3000 3000
50WQ/JYWQ25-16-3(C/CG) 25 25 25 380 3000 3000 3000
50WQ/JYWQ15-30-3(C/CG) 15 15 15 380 3000 3000 3000
65WQ/JYWQ35-15-3(C/CG) 35 35 35 380 3000 3000 3000
80WQ/JYWQ50-10-3(C/CG) 50 50 50 380 3000 3000 3000
65WO/JYWQ25-28-4(C/CG) 25 25 25 380 3000 3000 3000
65WQ/JYWQ35-17-4(C/CG) 35 35 35 380 3000 3000 3000
80WQ/JYWQ40-15-4(C/CG) 40 40 40 380 3000 3000 3000
100WQ/JYWQ80-9-4(C/CG) 80 80 80 380 3000 3000 3000
65WQ/JYWQ25-32-5.5(C/CG) 25 25 25 380 3000 3000 3000
80WQ/JYWQ35-22-5.5(C/CG) 35 35 35 380 3000 3000 3000
100WQ/JYWQ65-15-5.5(C/CG) 65 65 65 380 3000 3000 3000
80WQ/JYWQ50-25-7.5(C/CG) 50 50 50 380 3000 3000 3000
100WQ/JYWQ100-15-7.5(C/CG) 100 100 100 380 3000 3000 3000
150WQ/JYWQ150-10-7-5(C/CG) 150 150 150 380 3000 3000 3000

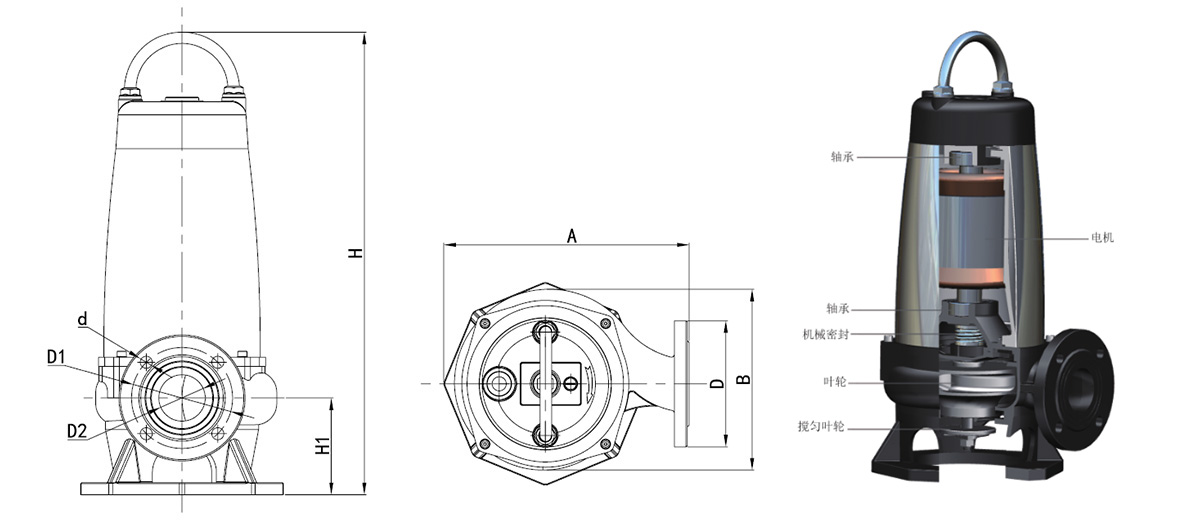

规格型号 A
(mm)		 B
（mm）		 H
（mm）		 H1
（mm）		 D D1 n-d D2
50WQ/JYWQ10-10-0.75(C) 235 180 450 95 φ140 φ110 4-φ14 φ50
50WQ/JYWQ10-12-1.1(C ) 235 180 450 95 φ140 φ110 4-φ14 φ50
50WQ/JYWQ15-8-1.1(C ) 235 180 450 95 φ140 φ110 4-φ14 φ50
65WQ/JYWQ25-10-1.5(C ) 255 195 510 100 φ160 φ130 4-φ14 φ65
50WQ/JYWQ15-15-1.5(C ) 255 195 510 100 φ140 φ110 4-φ14 φ50
50WQ/JYWQ15-20-2.2(C ) 255 195 510 100 φ140 φ110 4-φ14 φ50
50WQ/JYWQ20-15-2.2(C ) 255 195 510 100 φ140 φ110 4-φ14 φ50
65WQ/JYWQ25-13-2.2(C ) 255 195 510 100 φ160 φ130 4-φ14 φ65
80WQ/JYWQ45-9-2.2(C ) 295 255 550 125 φ190 φ150 4-φ18 φ80
50WQ/JYWQ15-30-3(C ) 280 235 550 110 φ140 φ110 4-φ14 φ50
50WQ/JYWQ25-16-3(C ) 255 195 560 100 φ140 φ110 4-φ14 φ50
65WQ/JYWQ35-15-3(C ) 255 195 560 100 φ160 φ130 4-φ14 φ65
80WQ/JYWQ50-10-3(C ) 295 255 560 125 φ190 φ150 4-φ18 φ80
65WQ/JYWQ35-17-4(C ) 255 195 560 100 φ160 φ130 4-φ14 φ65
80WQ/JYWQ40-15-4(C ) 295 255 560 125 φ190 φ150 4-φ18 φ80
100WQ/JYWQ80-9-4(C ) 295 255 560 125 φ210 φ170 4-φ18 φ100
65WQ/JYWQ25-32-5.5(C ) 360 260 700 140 φ160 φ130 4-φ14 φ65
80WQ/JYWQ35-22-5.5(C ) 340 260 700 140 φ190 φ150 4-φ18 φ80
100WQ/JYWQ65-15-5.5(C ) 360 260 710 140 φ210 φ170 4-φ18 φ100
100WQ/JYWQ100-15-7.5(C ) 360 260 710 140 φ210 φ170 4-φ18 φ100
150WQ/JYWQ150-10-7.5(C ) 360 350 710 140 φ265 φ225 8-φ18 φ150
150WQ/JYWQ110-14-7.5(C) 360 350 710 140 φ265 φ225 8-φ18 φ150
